Quais são os requisitos de instalação para um mov DC em um sistema fotovoltaico?

Quais são os requisitos de instalação para um mov DC em um sistema fotovoltaico?

Como fornecedor do Sistema PV para PV, testemunhei em primeira mão a importância da instalação adequada para garantir a segurança e a eficiência dos sistemas fotovoltaicos (PV). Um varistor de óxido de metal CC (MOV) desempenha um papel crucial na proteção de sistemas fotovoltaicos de picos de tensão acima, que podem ser causados por ataques de raios, flutuações da grade ou outros distúrbios elétricos. Neste blog, discutirei os principais requisitos de instalação para um MOV DC em um sistema fotovoltaico.

1. Seleção de localização

A primeira etapa na instalação de um mov DC é escolher o local certo. O MOV deve ser instalado o mais próximo possível do equipamento que está protegendo. Em um sistema fotovoltaico, isso normalmente significa instalá -lo perto da caixa de junção de matriz PV, o inversor ou outros componentes DC sensíveis. Essa proximidade minimiza o comprimento dos cabos de conexão, o que, por sua vez, reduz a indutância e o risco de queda de tensão durante um evento de surto.

Ao selecionar o local, também é importante considerar fatores ambientais. O local da instalação deve estar seco, bem - ventilado e protegido da luz solar direta e temperaturas extremas. A alta umidade pode causar corrosão nos terminais do MOV, enquanto o calor excessivo pode degradar o material do varistor ao longo do tempo. Por exemplo, se o sistema fotovoltaico for instalado em uma área costeira, o MOV deverá ser instalado em um gabinete selado para evitar a corrosão da água salgada.

2. Compatibilidade de classificação elétrica

Antes da instalação, é essencial garantir que o DC MOV tenha as classificações elétricas corretas para o sistema fotovoltaico. A tensão de operação contínua máxima do MOV (MCOV) deve ser maior que a tensão operacional normal do sistema fotovoltaico. Para a maioria dos sistemas fotovoltaicos, o MCOV do DC MOV deve ser pelo menos 1,2 vezes a tensão CC máxima da matriz PV.

A classificação de corrente de surto do MOV é outro parâmetro crítico. Ele deve ser capaz de lidar com a corrente máxima de onda que o sistema fotovoltaico provavelmente experimentará. As greves de raios podem gerar pulsos de corrente de duração curta de amplitude extremamente alta, e o MOV deve ser capaz de dissipar a energia desses surtos sem falhar. Por exemplo, em regiões com alta atividade de raios, um mov CC com uma classificação de corrente de alta maior, como [x] ka, deve ser selecionado.

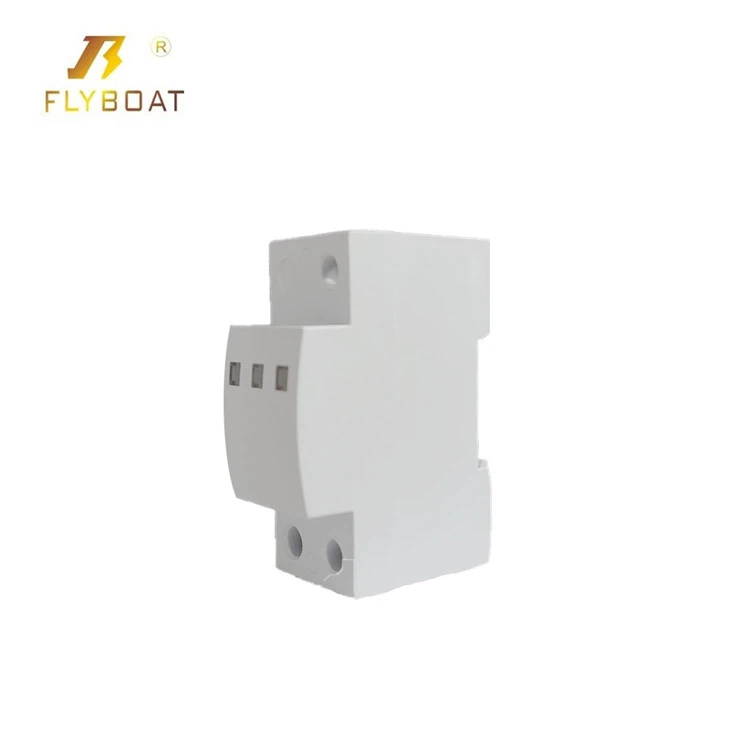

Você pode encontrar um adequadoDC MOV para sistema fotovoltaicoEm nosso site, que oferece uma variedade de classificações elétricas para atender aos diferentes requisitos do sistema fotovoltaico.

3. Montagem e fiação

A montagem e a fiação adequadas são cruciais para a operação efetiva do MOV DC. O MOV deve ser montado com segurança em uma superfície plana e não condutora usando o hardware de montagem apropriado. A superfície de montagem deve ser capaz de suportar a tensão mecânica causada por vibrações e expansão térmica.

Ao conectar o mov, é importante seguir as instruções do fabricante com cuidado. A fiação deve ser do medidor correto para lidar com a corrente nominal do MOV. A fiação curta e direta é preferida para minimizar a indutância. Os terminais positivos e negativos do MOV devem ser conectados corretamente às linhas CC correspondentes do sistema PV. A fiação incorreta pode não apenas tornar o MOV ineficaz, mas também representar um risco à segurança.

Por exemplo, ao instalar um mov dc em umSistema Solar 1000V, a fiação deve ser capaz de lidar com a corrente CC de alta tensão sem superaquecimento.

4. Aterramento

O aterramento é uma parte vital da instalação do DC MOV. Uma conexão adequada para o solo garante que o excesso de energia de um evento de surto seja desviado com segurança para o solo. O MOV deve ser conectado a um sistema de aterramento de baixa impedância com uma resistência inferior a 10 ohms.

O condutor de aterramento deve ter uma área transversal suficiente para transportar a corrente de onda. É recomendável usar um condutor de aterramento dedicado para o MOV, em vez de compartilhá -lo com outros equipamentos elétricos. Isso ajuda a evitar interferências e garante que o MOV possa operar de forma independente durante um evento de surto.

Além disso, o sistema de aterramento deve ser inspecionado regularmente para garantir sua integridade. Corrosão, conexões soltas ou outros problemas podem aumentar a resistência ao aterramento e reduzir a eficácia do MOV.

5. Proteção contra danos físicos

O MOV DC deve ser protegido contra danos físicos. Isso pode ser conseguido instalando -o em um gabinete de proteção. O gabinete deve ser feito de um material durável que possa suportar impactos, radiação UV e contaminantes ambientais.

O gabinete também deve ter pontos de entrada de cabo adequados para garantir que a fiação seja protegida e devidamente selada. Isso impede que a umidade e a poeira entrem no gabinete e danifique o movimento. Por exemplo, em uma instalação Industrial PV, o gabinete MOV deve ser projetado para atender às classificações de IP (Proteção de Ingressos) relevantes para garantir a confiabilidade de longo prazo.

6. Compatibilidade com outros dispositivos de proteção

Em um sistema fotovoltaico, o MOV DC pode ser usado em conjunto com outros dispositivos de proteção, como fusíveis e disjuntores. É importante garantir que esses dispositivos sejam compatíveis entre si.

O fusível ou o disjuntor deve ser dimensionado corretamente para proteger o movimento de condições exageradas. Se a classificação do fusível for muito alta, pode não soprar durante um evento excessivo, que pode danificar o mov. Por outro lado, se a classificação do fusível for muito baixa, poderá soprar prematuramente, causando tempo de inatividade do sistema desnecessário.

Para um1000V DC SPD, a coordenação entre o MOV e outros dispositivos de proteção é especialmente importante para garantir a segurança e a confiabilidade geral do sistema fotovoltaico.

7. Teste e comissionamento

Após a instalação, o DC MOV deve ser testado para garantir sua operação adequada. Isso inclui inspeção visual, testes elétricos e testes funcionais.

Uma inspeção visual deve ser realizada para verificar se há sinais de danos físicos, conexões soltas ou corrosão. O teste elétrico envolve a medição dos parâmetros elétricos do MOV, como a corrente de vazamento e a tensão de fixação, para garantir que eles estejam dentro da faixa especificada.

O teste funcional pode ser realizado simulando um evento de surto usando um gerador de surto. Isso ajuda a verificar se o MOV pode efetivamente prender a tensão excessiva e proteger o sistema fotovoltaico.

8. Manutenção e monitoramento

Manutenção e monitoramento regulares são essenciais para o desempenho longo e longo do DC MOV. O MOV deve ser inspecionado periodicamente quanto a sinais de desgaste, como descoloração, rachadura ou aquecimento anormal.

Os parâmetros elétricos do MOV também devem ser monitorados ao longo do tempo. Quaisquer alterações significativas na corrente de vazamento ou na tensão de fixação podem indicar um problema com o MOV. Nesses casos, o MOV deve ser substituído imediatamente para garantir a proteção contínua do sistema fotovoltaico.

Conclusão

A instalação de um mov CC em um sistema fotovoltaico requer uma consideração cuidadosa de vários fatores, incluindo seleção de localização, compatibilidade com classificação elétrica, montagem e fiação, aterramento, proteção contra danos físicos, compatibilidade com outros dispositivos de proteção, testes e comissionamento e manutenção e monitoramento. Seguindo esses requisitos de instalação, os proprietários de sistemas fotovoltaicos podem garantir a segurança e a confiabilidade de seus sistemas.

Se você estiver procurando por alta e alta qualidade de MOVs para o seu sistema fotovoltaico ou tiver alguma dúvida sobre os requisitos de instalação, não hesite em entrar em contato conosco para compras e discussões adicionais. Estamos comprometidos em fornecer as melhores soluções para suas necessidades de proteção ao sistema fotovoltaico.

Referências

1. Comissão Eletrotécnica Internacional (IEC). IEC 61643 - 311: 2018, Dispositivos de proteção de pula de tensão baixa - Parte 311: Dispositivos de proteção de pula conectados a sistemas de energia de baixa e tensão para aplicações ou locais específicos - Dispositivos de proteção para sistemas de energia fotovoltaica.
2. Laboratórios de Underwriters (UL). UL 1449, terceira edição, Surge Protective Dispositices.
3. Código Elétrico Nacional (NEC). Artigo 690 da NEC, sistemas solares fotovoltaicos (PV).
