Como calcular a tensão de fixação de varistores de disco nu?

Ei! Como fornecedor de Varistores de Disco Nu, muitas vezes sou questionado sobre como calcular a tensão de fixação desses pequenos, mas cruciais, componentes. Então, pensei em escrever este blog para compartilhar alguns insights sobre esse assunto.

Primeiramente, vamos entender rapidamente o que é um varistor de disco simples. Um varistor de disco nu é um tipo de resistor dependente de tensão. Sua resistência muda significativamente com a tensão aplicada. Esses varistores são amplamente utilizados em diversas aplicações, como dispositivos de proteção contra surtos (SPDs). Você pode conferirVaristor MOV para Spdpara saber mais sobre seu uso em SPDs.

Agora, a tensão de fixação é um parâmetro superimportante para varistores. É a tensão que o varistor irá “fixar” quando ocorrer um surto. Em outras palavras, quando há um aumento repentino de tensão, o varistor entra em ação e limita a tensão através dele a um determinado nível, que é a tensão de fixação.

Existem alguns fatores que afetam a tensão de fixação dos varistores de disco nu. Um dos principais fatores é a corrente que flui através do varistor. A relação entre a corrente e a tensão de fixação não é linear. Normalmente, à medida que a corrente aumenta, a tensão de fixação também aumenta.

Para calcular a tensão de fixação, geralmente confiamos na curva característica tensão-corrente do varistor. Esta curva é fornecida pelo fabricante na ficha técnica. A ficha técnica é como uma bíblia para engenheiros que trabalham com varistores. Contém todas as informações essenciais sobre o varistor, incluindo suas características elétricas.

Digamos que temos um varistor de disco vazio e sabemos a corrente que fluirá através dele durante um surto. Podemos então usar a curva característica tensão-corrente para encontrar a tensão de fixação correspondente. Por exemplo, se a curva mostra que a uma corrente de 100A, a tensão de fixação é de 400V, então sabemos que quando 100A flui através do varistor, a tensão de fixação será de cerca de 400V.

Outra forma de estimar a tensão de fixação é utilizando fórmulas empíricas. No entanto, essas fórmulas são aproximações e baseiam-se no comportamento típico do varistor. Uma fórmula comum é Vc = V1mA * K, onde Vc é a tensão de fixação, V1mA é a tensão no varistor quando uma corrente de 1mA flui através dele (esse valor também é fornecido na folha de dados) e K é um coeficiente que depende do nível de corrente e do tipo de varistor.

O valor de K pode variar dependendo da aplicação específica e do design do varistor. Para surtos de baixa corrente, K pode ser próximo de 1, mas para surtos de alta corrente, K pode ser significativamente maior.

Agora, vamos falar sobre os diferentes tipos de varistores de disco nu e como seus cálculos de tensão de fixação podem diferir. Nós temosVaristores de disco quadrado de óxido metálico. Esses varistores são feitos de materiais de óxido metálico e possuem propriedades elétricas exclusivas.

O cálculo da tensão de fixação para varistores de disco quadrado de óxido metálico é semelhante ao método geral que mencionei anteriormente. Porém, devido ao seu material e estrutura específicos, suas curvas características tensão-corrente podem apresentar algumas diferenças em comparação com outros tipos de varistores. Por exemplo, eles podem ter uma curva mais acentuada em níveis de corrente elevados, o que significa que a tensão de fixação aumenta mais rapidamente com o aumento da corrente.

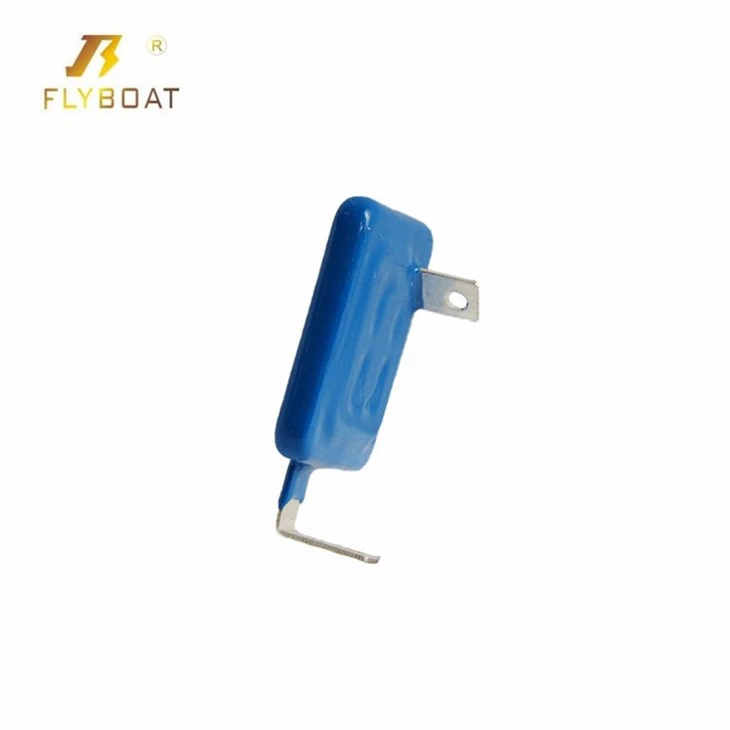

Então háClasse I MOV. Os MOVs Classe I são projetados para aplicações de picos de alta energia. Ao calcular a tensão de fixação para MOVs Classe I, precisamos levar em consideração sua capacidade de lidar com grandes quantidades de energia. A folha de dados para MOVs Classe I geralmente terá informações mais detalhadas sobre seu desempenho sob surtos de alta energia.

Em alguns casos, também poderemos precisar considerar o efeito da temperatura na tensão de fixação. Os varistores são sensíveis às mudanças de temperatura. À medida que a temperatura aumenta, a resistência do varistor pode mudar, o que por sua vez afeta a tensão de fixação. A maioria das folhas de dados fornecerá algumas informações sobre o coeficiente de temperatura do varistor, que pode ser usado para compensar o efeito da temperatura no cálculo da tensão de fixação.

Ao projetar um circuito com varistores de disco nu, é importante calcular a tensão de fixação com precisão. Se a tensão de fixação for muito alta, poderá não fornecer proteção suficiente para os dispositivos conectados. Por outro lado, se a tensão de fixação for muito baixa, o varistor poderá conduzir muita corrente em condições normais de operação, o que pode levar à falha prematura.

Então, como você pode garantir que está obtendo a tensão de fixação correta para sua aplicação? Bem, em primeiro lugar, escolha o varistor certo. Observe a folha de dados com atenção e certifique-se de que as especificações do varistor atendem aos seus requisitos. Se não tiver certeza, você sempre pode entrar em contato com o fornecedor.

Como fornecedor de varistores de disco simples, estou sempre aqui para ajudar. Temos uma equipe de especialistas que podem ajudá-lo a escolher o varistor certo e calcular a tensão de fixação para sua aplicação específica. Esteja você trabalhando em um projeto de pequena escala ou em uma aplicação industrial de grande escala, podemos fornecer as soluções certas.

Se você estiver interessado em adquirir varistores de disco nu ou precisar de mais informações sobre cálculos de tensão de fixação, não hesite em nos contatar. Podemos discutir detalhadamente suas necessidades e ajudá-lo a encontrar os melhores varistores para o seu projeto.

Concluindo, o cálculo da tensão de fixação de varistores de disco nu envolve a compreensão da curva característica tensão-corrente do varistor, considerando fatores como nível de corrente, temperatura e tipo de varistor. Com o conhecimento certo e a ajuda da ficha técnica, você pode calcular com precisão a tensão de fixação e garantir a proteção adequada para seus circuitos elétricos.

Referências

• Folhas de dados do fabricante de varistores de disco nu
• Livros didáticos de engenharia elétrica sobre proteção contra surtos e aplicações de varistores
