Como um AC SPD protege contra picos de tensão em uma microrrede?

Como fornecedor de dispositivos de proteção contra sobretensão CA (SPDs), testemunhei em primeira mão o papel crítico que esses dispositivos desempenham na proteção de microrredes contra picos de tensão. Neste blog, irei me aprofundar nos mecanismos pelos quais um AC SPD protege contra picos de tensão em uma microrrede, explorando os aspectos técnicos e as implicações no mundo real.

Compreendendo Microrredes e Picos de Tensão

Microrredes são sistemas de energia de pequena escala que podem operar de forma independente ou em conjunto com a rede elétrica principal. Freqüentemente, incorporam vários recursos de energia distribuída, como painéis solares, turbinas eólicas e sistemas de armazenamento de energia. Embora esses sistemas ofereçam inúmeros benefícios, eles também são vulneráveis ​​a picos de tensão.

Picos de tensão, também conhecidos como sobretensões transitórias, são surtos de tensão elétrica de curta duração. Eles podem ser causados ​​por diversos fatores, incluindo quedas de raios, operações de comutação no sistema de energia e desconexão repentina de grandes cargas. Esses picos podem variar de algumas centenas de volts a vários milhares de volts e podem causar danos significativos aos equipamentos elétricos da microrrede.

Como funcionam os SPDs AC

Um AC SPD é projetado para desviar tensão excessiva para o terra, protegendo o equipamento elétrico conectado contra danos. O princípio básico de funcionamento de um SPD CA envolve três componentes principais: o elemento sensor de tensão, o elemento de comutação e a conexão de aterramento.

Tensão - Elemento Sensor

O elemento sensor de tensão em um AC SPD monitora continuamente o nível de tensão no circuito elétrico. Quando a tensão excede um limite predefinido, que normalmente é ligeiramente superior à tensão normal de operação da microrrede, o elemento sensor detecta a condição de sobretensão.

Elemento de comutação

Uma vez detectada a sobretensão, o elemento de comutação no SPD é ativado. Existem vários tipos de elementos de comutação usados ​​​​em SPDs CA, incluindo varistores de óxido metálico (MOVs), tubos de descarga de gás (GDTs) e retificadores controlados de silício (SCRs).

• Metal - Varistores de Óxido (MOVs): MOVs são os elementos de comutação mais comumente usados ​​em AC SPDs. São feitos de um material cerâmico composto por grãos de óxido de zinco. Sob condições normais de operação, os MOVs possuem uma alta resistência, permitindo o fluxo normal de corrente através do circuito. Porém, quando a tensão excede o limite, a resistência do MOV diminui rapidamente, desviando a corrente excessiva para o terra.
• Gás - Tubos de Descarga (GDTs): Os GDTs consistem em um tubo selado preenchido com um gás inerte. Quando ocorre uma sobretensão, o gás dentro do tubo ioniza, criando um caminho condutor para a corrente excessiva. Os GDTs têm alta capacidade de lidar com correntes de surto e são frequentemente usados ​​no primeiro estágio de proteção em um SPD CA.
• Silício - Retificadores Controlados (SCRs): SCRs são dispositivos semicondutores que podem ser acionados para conduzir corrente quando uma determinada tensão é aplicada. Eles agem rapidamente e podem lidar com surtos de alta corrente. Os SCRs são frequentemente usados ​​em combinação com outros elementos de comutação para fornecer proteção em vários estágios.

Conexão de aterramento

A conexão de aterramento em um SPD AC é crucial para desviar a corrente excessiva com segurança para o solo. Um sistema de aterramento adequado garante que o SPD possa dissipar efetivamente a energia do pico de tensão sem causar danos ao equipamento conectado. O condutor de aterramento deve ter baixa resistência e estar conectado a um eletrodo de aterramento confiável.

Estágios de proteção em um AC SPD

Os SPDs CA geralmente empregam uma abordagem de proteção de vários estágios para fornecer proteção abrangente contra picos de tensão. Os diferentes estágios de proteção são projetados para lidar com diferentes níveis de sobretensão e corrente.

Primeiro - proteção de estágio

O primeiro estágio de proteção em um AC SPD é normalmente projetado para lidar com surtos de alta energia, como aqueles causados ​​por quedas de raios. Tubos de descarga de gás (GDTs) são comumente usados ​​neste estágio devido à sua alta capacidade de manipulação de corrente de surto. A proteção do primeiro estágio desvia grande parte da corrente excessiva para o solo, reduzindo a energia do surto antes que ela atinja os estágios subsequentes.

Segundo - Estágio de Proteção

O segundo estágio de proteção geralmente é fornecido por varistores de óxido metálico (MOVs). Os MOVs são mais sensíveis a sobretensões de nível inferior e podem responder rapidamente a picos de tensão que passam pelo primeiro estágio. Eles limitam ainda mais a tensão a um nível seguro para o equipamento elétrico conectado.

Terceiro - Estágio de Proteção

Em alguns casos, um terceiro estágio de proteção pode ser adicionado para equipamentos mais sensíveis. Este estágio pode usar MOVs adicionais ou outros tipos de elementos de comutação para fornecer ajuste fino da tensão e proteger contra picos de tensão muito pequenos.

Benefícios do uso de AC SPDs em microrredes

A utilização de SPDs CA em microrredes oferece vários benefícios:

• Proteção de Equipamentos: Os SPDs CA protegem equipamentos elétricos, como inversores, controladores e sensores, contra danos causados ​​por picos de tensão. Isto reduz o risco de falha do equipamento e tempo de inatividade, economizando custos com reparos e substituições.
• Confiabilidade do Sistema: Ao evitar danos relacionados à tensão, os SPDs CA melhoram a confiabilidade geral da microrrede. Isto é particularmente importante para aplicações onde uma fonte de alimentação contínua é crítica, como em hospitais, data centers e instalações industriais.
• Segurança: AC SPDs ajudam a garantir a segurança do pessoal que trabalha com ou próximo à microrrede. Ao desviar a tensão excessiva para a terra, reduzem o risco de choque eléctrico e de incêndio.

Aplicações e estudos de caso do mundo real

Em aplicações do mundo real, os AC SPDs provaram ser eficazes na proteção de microrredes. Por exemplo, numa microrrede de energia solar instalada numa área rural, as descargas atmosféricas eram uma causa comum de danos nos equipamentos. Após a instalação dos SPDs CA no quadro elétrico principal e na entrada de cada inversor, a frequência de falhas dos equipamentos devido a picos de tensão diminuiu significativamente.

Outro estudo de caso envolve uma microrrede de energia eólica. As operações de comutação das turbinas eólicas causavam frequentemente picos de tensão que afetavam o desempenho dos equipamentos elétricos conectados. Ao instalar SPDs CA, o operador da microrrede conseguiu estabilizar a tensão e melhorar a eficiência do sistema.

Escolhendo o AC SPD certo para sua microrrede

Ao selecionar um AC SPD para uma microrrede, vários fatores precisam ser considerados:

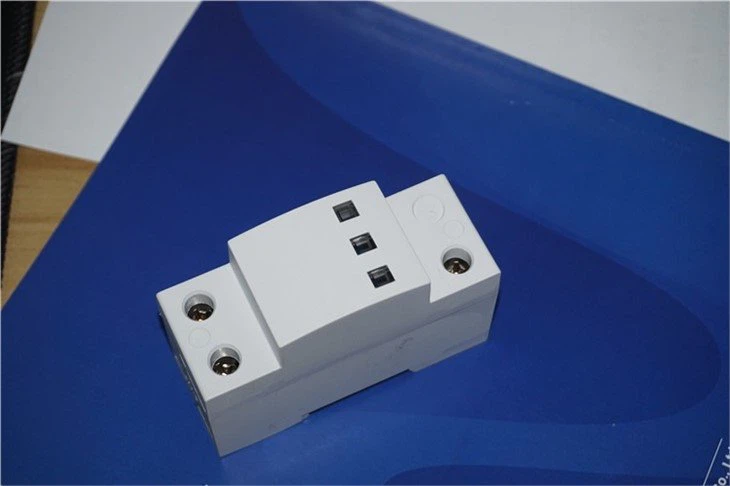

• Classificação de tensão: A tensão nominal do SPD deve corresponder à tensão operacional da microrrede. Por exemplo, para uma microrrede de 220 V, você pode considerar oProteção contra raios 220v trifásicaSPD.
• Surge - Classificação Atual: A classificação de corrente de surto indica a quantidade máxima de corrente que o SPD pode suportar durante um pico de tensão. Uma classificação de corrente de surto mais alta é necessária para microrredes localizadas em áreas com alto risco de queda de raios ou outras fontes de surtos de alta energia.
• Padrões e Certificações: Procure SPDs que cumpram as normas internacionais relevantes, como UL e CE. OUL CE SPDatende a esses requisitos, garantindo a qualidade e segurança do produto.

Conclusão

Concluindo, os SPDs CA desempenham um papel vital na proteção de microrredes contra picos de tensão. Ao desviar a tensão excessiva para a terra, protegem o equipamento eléctrico, melhoram a fiabilidade do sistema e garantem a segurança do pessoal. Como fornecedor deDispositivo de proteção contra surtos AC SPD, entendo a importância de fornecer SPDs de alta qualidade que atendam às necessidades específicas das aplicações de microrredes.

Se você estiver interessado em aprender mais sobre nossos produtos AC SPD ou tiver alguma dúvida sobre proteção contra surtos para sua microrrede, não hesite em nos contatar para compras e discussões adicionais. Temos o compromisso de fornecer a você as melhores soluções para suas necessidades de proteção de energia.

Referências

• Marrom, RE (2002). Confiabilidade na distribuição de energia elétrica. Imprensa CRC.
• Goel, L. e Srivastava, KD (2011). Proteção e Aparelhagem de Sistemas de Energia. Pearson Educação Índia.
• Padrão IEEE para dispositivos de proteção contra surtos (2014). IEEE Std C62.41.2 - 2014.
