Como um mov DC responde ao transitório Over - tensão em um sistema fotovoltaico?

No campo dos sistemas fotovoltaicos (PV), garantir a segurança e a confiabilidade dos componentes é de extrema importância. Um componente crítico que desempenha um papel significativo na proteção dos sistemas fotovoltaicos contra transitórios - tensão é o varistor de óxido de metal CC (DC MOV). Como fornecedor de movs DC para sistemas fotovoltaicos, estou bem - versado na maneira como esses dispositivos respondem ao transitório sobre a tensão e sua importância no desempenho geral das instalações fotovoltaicas.

Compreendendo o transitório Over - tensão em sistemas fotovoltaicos

A tensão transitória em sistemas fotovoltaicos pode ocorrer devido a vários motivos. Os raios são uma das causas mais comuns. Quando um raio atinge perto de um sistema fotovoltaico ou de sua infraestrutura associada, ele pode induzir picos de alta tensão nos circuitos CC. Esses surtos podem viajar pelos painéis fotovoltaicos, cabos e inversores, potencialmente causando danos graves aos componentes eletrônicos sensíveis.

Outra fonte de transitória - a tensão é a troca de operações. Quando os disjuntores ou outros dispositivos de comutação no sistema fotovoltaico são abertos ou fechados, pode haver uma mudança repentina na carga elétrica. Essa mudança pode levar à geração de picos de tensão. Além disso, os sistemas fotovoltaicos conectados da grade podem experimentar eventos de tensão devido a distúrbios da grade, como derramamento repentino de carga ou falhas na grade de energia.

Como os movs da DC funcionam

Os movs DC são resistores não lineares que têm uma característica de resistência dependente de tensão. Sob condições de operação normais, a resistência de um mov DC é muito alta, normalmente na ordem dos megohms. Essa alta resistência permite desenhar muito pouca corrente do sistema fotovoltaico, garantindo que não interfira na operação normal do sistema.

No entanto, quando ocorre uma tensão transitória, a tensão no MOV DC excede sua tensão de quebra. Nesse ponto, a resistência do Mov DC cai significativamente, de megohms a apenas alguns ohms. Essa rápida diminuição da resistência permite que o MOV DC conduz uma grande quantidade de corrente, desviando o excesso de energia do transiente por excesso de tensão dos componentes sensíveis no sistema fotovoltaico.

O tempo de resposta de um mov DC é extremamente rápido, normalmente na ordem dos nanossegundos. Esse tempo de resposta rápido é crucial para proteger os sistemas fotovoltaicos da curta duração, mas de alta - amplitude, picos de tensão associados a eventos transitórios sobre tensão. Ao apertar rapidamente a tensão para um nível seguro, os movs DC impedem que a tensão exagere atinja e prejudique componentes como painéis fotovoltaicos, inversores e controladores de carga.

Características dos movs DC para sistemas fotovoltaicos

Classificação de tensão

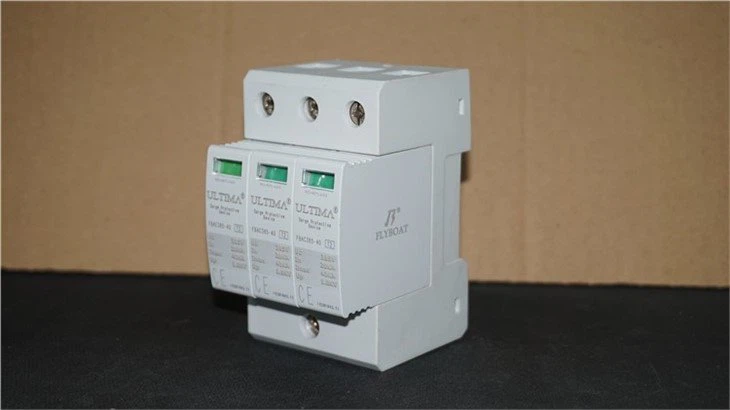

A classificação de tensão de um MOV DC é um parâmetro importante. Ele deve ser selecionado com base na tensão operacional normal do sistema fotovoltaico. Por exemplo, em um sistema PV típico de 1000V DC, um mov DC com uma classificação de tensão adequada, como um1000V DC SPD, deve ser usado. A classificação de tensão garante que o MOV DC permaneça em um estado de alta resistência em condições operacionais normais e apenas conduz a corrente quando ocorre a tensão excessiva.

Capacidade de absorção de energia

A capacidade de absorção de energia de um MOV CC determina quanta energia ele pode se dissipar durante um evento transitório de tensão. Essa capacidade é geralmente especificada em Joules. Uma maior capacidade de absorção de energia significa que o MOV DC pode lidar com eventos mais graves de tensão. Nos sistemas fotovoltaicos, onde os eventos transitórios sobre a tensão podem variar em magnitude, é importante selecionar um mov CC com uma capacidade de absorção de energia apropriada para garantir uma proteção confiável.

Coeficiente de temperatura

O coeficiente de temperatura de um MOV DC afeta seu desempenho em diferentes temperaturas. Os sistemas fotovoltaicos podem operar em uma ampla gama de condições ambientais, e as variações de temperatura podem afetar as características elétricas do MOV DC. Um Mov CC com um coeficiente de baixa temperatura manterá seu desempenho de maneira mais consistente em uma ampla faixa de temperatura, fornecendo proteção confiável em diferentes climas.

Aplicação de movs DC em sistemas fotovoltaicos

Os movs DC são normalmente instalados em vários pontos de um sistema fotovoltaico para fornecer proteção abrangente. Eles podem ser instalados na saída de painéis fotovoltaicos para proteger os próprios painéis de excesso de tensão. Além disso, eles são frequentemente colocados na entrada de inversores para proteger esses componentes críticos. Em usinas de energia fotovoltaica em grande escala, os movs DC também podem ser instalados nos pontos de coleta de várias seqüências fotovoltaicas para proteger todo o sub -sistema.

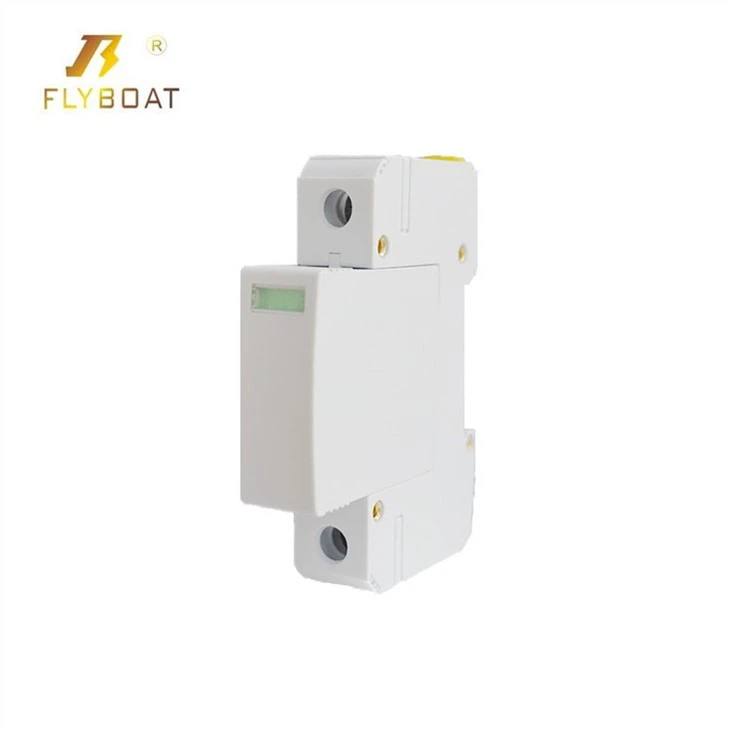

Nos sistemas fotovoltaicos conectados da grade, os movs de DC podem ser usados em combinação com outros dispositivos de proteção de picos, comoLinha de energia spdeSistemas de sinal de protetores de surto. Esses esquemas de proteção combinados podem efetivamente mitigar os riscos associados ao transitório de tensão transitória de fontes internas e externas.

Teste e certificação de movs DC

Para garantir a qualidade e o desempenho dos movs DC para sistemas fotovoltaicos, eles devem passar por testes rigorosos. Testes como o teste de corrente de impulso, o teste de tensão - suportar e o teste de ciclagem de temperatura são comumente realizados. Esses testes verificam que os movs da DC podem suportar os eventos transitórios de tensão esperados e manter seu desempenho sob diferentes condições ambientais.

Além dos testes internos, o DC MOVS também deve atender aos padrões e certificações internacionais relevantes. Padrões como IEC 61643 - 311 para dispositivos de proteção contra surtos de CC em sistemas fotovoltaicos fornecem uma estrutura para garantir a segurança e a confiabilidade desses produtos. Os clientes devem procurar movs da DC que sejam certificados para atender a esses padrões para garantir a melhor proteção para seus sistemas fotovoltaicos.

Importância de escolher o Fornecedor DC DC MOV

Como fornecedor de moves da DC para sistemas fotovoltaicos, entendo a importância de fornecer produtos de alta qualidade. Um fornecedor confiável deve ter uma compreensão profunda da indústria fotovoltaica e dos requisitos específicos dos sistemas fotovoltaicos. Eles devem ser capazes de oferecer uma ampla gama de movs DC com diferentes classificações de tensão, capacidades de absorção de energia e outras características para atender às diversas necessidades dos clientes.

Além da qualidade do produto, um bom fornecedor também deve fornecer excelente suporte técnico. Isso inclui ajudar os clientes a selecionar os movs DC apropriados para seus sistemas fotovoltaicos específicos, fornecendo diretrizes de instalação e manutenção e oferta após o suporte de vendas. Ao escolher o fornecedor da DC MOV certo, os clientes podem garantir a confiabilidade e a segurança de longo prazo de seus sistemas fotovoltaicos.

Conclusão

A tensão transitória é uma ameaça significativa à segurança e confiabilidade dos sistemas fotovoltaicos. Os movs da DC desempenham um papel crucial na proteção desses sistemas, respondendo rapidamente a eventos de tensão e desviando o excesso de energia dos componentes sensíveis. Como fornecedor de movs da DC para sistemas fotovoltaicos, estou comprometido em fornecer produtos de alta qualidade que atendam aos requisitos rígidos da indústria fotovoltaica.

Se você estiver procurando por MOVs DC confiáveis para o seu sistema fotovoltaico ou se tiver alguma dúvida sobre o transitório transitório - proteção de tensão em sistemas fotovoltaicos, não hesite em entrar em contato conosco para compras e discussões adicionais. Nossa equipe de especialistas está pronta para ajudá -lo a encontrar as melhores soluções para suas necessidades de proteção ao sistema fotovoltaico.

Referências

1. IEC 61643 - 311: Dispositivos de proteção de pula conectados a sistemas de energia de baixa e tensão - Parte 311: Dispositivos de proteção de surto para sistemas de energia fotovoltaica - requisitos e testes.
2. "Proteção de surto em sistemas fotovoltaicos" por vários especialistas do setor, publicados em principais periódicos de tecnologia fotovoltaica.
3. Documentos técnicos dos principais fabricantes de componentes do sistema fotovoltaico sobre o tópico de excesso de proteção de tensão.
